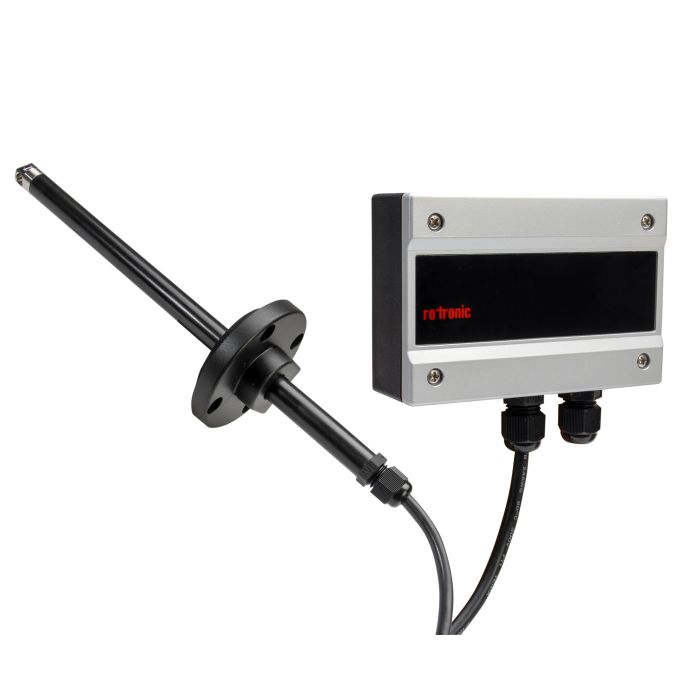

AF1 - Trasmettitore di flusso
AF1 - Trasmettitore di flusso
La misura della velocità dell'aria resa semplice.
La serie AF1 comprende trasmettitori convenienti, molto precisi e stabili per l'acquisizione dei valori di velocità dell'aria e la temperatura. Gli strumenti dispongono di un sensore calorimetrico e presentano una stabilità a lungo termine straordinaria. Con un interruttore DIP campo di misura e segnale di uscita si regolano facilmente e senza necessità di software aggiuntivi.
Caratteristiche
- Stabilità e riproducibilità elevate
- Esecuzione compatta
- Uscite e campi di misura configurabili tramite interruttore DIP
- Semplice installazione meccanica
- Eccellente rapporto prezzo / prestazioni
- L'ideale per applicazioni HVAC
- Modbus RTU su RS485
| Alimentazione / Consumo corrente | 8…35 VDC or 12…30 VAC 50/60 Hz <200 mA |
|---|---|
| Dimensioni | 105 x 70 x 32 mm |
| Tipo di circuito | Tecnica 3 fili |
| Classe di protezione IP | IP65 |
| Intervallo di misurazione | 1 s |
| Segnale d'uscita analogico (standard) | 4…20 mA oppure 0…10 V |
| Interfaccia di communicazione | RS-485 |
| Peso | Duct version: 165 g Cable version: 260 g |
| Alloggiamento | Policarbonato |
| Conformità CE / EMC | Direttiva EMC 2004/108/CE |
| Principio di misura | Calorimetrico |
| Resistenza alla sovrapressione | 10 bar |
| Descrizione | Trasmettitore / Flusso d'aria |
| Condizioni di conservazione e di trasporto | -20...60 °C |
| Grandezze misurate | - Velocità dell'aria - Temperatura |
| Precisione | ±3,0 % FullScale a 23 °C ±3 K, 45%UR, 1013 mbar |
| Montaggio | Sensore a formare un angolo di 90° rispetto al flusso |
| Connessioni elettriche | Morsettiere |
| Media | Aria e gas non aggressivi |
| Carico consentito | >10 kΩ (uscita in tensione) <500 Ω (uscita in corrente) |
| Campi di misura | 2 m/s; 5 m/s; 10 m/s; 15 m/s; 20 m/s |
| Uscite analogiche | 1 |
| Configurazione | Mediante interruttore DIP integrato |
| Influenza posizione di installazione | <3% del valore di misura a <10° |
| Risposta al gradino | τ 90 dopo 3 s |
| Passacavi | M12 x 1,5 (Ø cavo 3…6,5 mm) |
